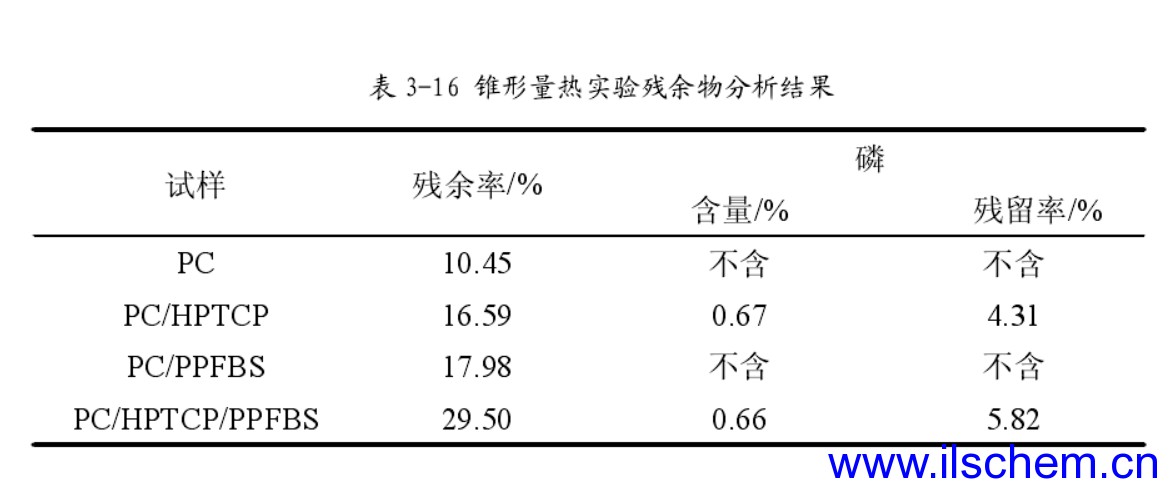

各樣品的殘留率（殘留量占樣品質(zhì)量的百分比）、殘留磷含量和殘留率分析結(jié)果見表3-16。表中數(shù)據(jù)顯示，非阻燃PC、HPTCP阻燃PC、PPFBS阻燃PC和HPTCP/PPFBS阻燃PC的殘留率分別為10.45%、16.59%、17.98%和29.50%，表明阻燃劑的加入促進(jìn)了材料的碳化，其中復(fù)合阻燃劑的殘?zhí)剂孔罡?。這一結(jié)論與熱重分析結(jié)果一致。殘?jiān)械牧讱埩袈氏鄬^低，表明大部分HPTCP分解產(chǎn)物揮發(fā)到氣相

通過分析上述結(jié)果，可以得出結(jié)論，HPTCP/PPFBS也通過凝聚相和氣相產(chǎn)生阻燃作用。HPTCP熱解形成磷酸化合物。這些物質(zhì)的強(qiáng)烈脫水促進(jìn)了PC的碳化，并形成一層阻燃碳層。碳層在PC分解產(chǎn)生的CO2、N2、NH3等惰性氣體和阻燃劑的發(fā)泡作用下形成膨脹性碳層，碳層具有隔熱、隔氧和防止PC分解產(chǎn)物揮發(fā)的阻燃作用。極少量PPFBS的復(fù)配能顯著增加阻燃PC的成碳量，從而提高HPTCP的阻燃效果；此外，HPTCP分解成揮發(fā)性磷化物，可在氣相中產(chǎn)生PO等自由基，捕獲燃燒產(chǎn)生的自由基并抑制燃燒。HPTCP和PC分解產(chǎn)生的CO2、NH3和N2也會(huì)通過稀釋產(chǎn)生阻燃性。
