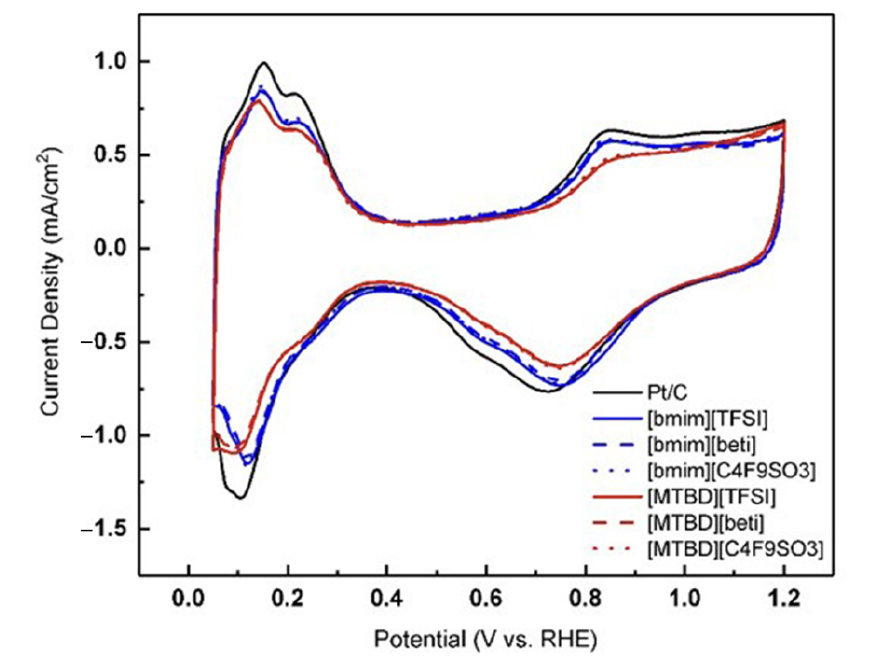

結合離子液體修飾的Pt/C循環伏安圖如圖所示，疏水離子液體的加入降低了鉑氧化區的陽極電荷和Hupd區的氫吸附電荷。[bmim]+系列的氫吸附譜是相同的，但比[MTBD]+的系列要小。陽離子對氫吸附量的影響大于陰離子，氫在高氯酸中顯示了對Pt（110）的急劇吸附。摻入[bmim]+ILs后，標志性的氫吸附峰仍然存在，只是面積減少了。相反，摻入[MTBD]+ILs后，吸附峰變得更寬且形狀更小。據推測，[MTBD]+ILs可能抑制Pt(110)上的氫吸附，這可能是由于[MTBD]+在Pt上的鍵比[bmim]+更強。

Pt/C (JohnsonMatthey Hispec 3000) and Pt/C-ILs in N2-saturated 0.1M HClO4循環伏安法測試. Scan rate: 50 mVs1 and the Pt loadingwas 16.2 ug/cm2 disk
